De uitvinding van het tandwiel

De romeinen waren niet de uitvinders van fundamentele mechanische principes, die eer gaat vaak naar de Grieken en de Hellenistische wetenschappers in Alexandrië, maar zij waren wel de meester-ingenieurs die deze technieken opschaalden, standaardiseerden en praktisch toepasbaar maakten voor massaproductie. De beschrijving van hoe de Romeinse doorontwikkeling van het tandwiel de basis legde voor de molens die wij vandaag de dag nog kennen lees je hier onder.

De oorsprong. Griekse theorie en de Romeinse praktijk

Hoewel de Griekse mechanica zoals die van Archimedes en de school van Alexandrië al tandwielen kenden voor astronomische klokken en kleine instrumenten, bleef het vaak bij fijnmechanica of theorie. De Romeinen veranderden dit spel. Zij hadden een enorm rijk te voeden en zagen de potentie van tandwielen voor krachtoverbrenging in plaats van alleen precisie-instrumenten. De Romeinse architect en ingenieur Vitruvius beschreef rond 25 v.Chr. in zijn boek De Architectura de techniek die de wereld zou veranderen: de Vitruviaanse watermolen.

Voorstelling van Vitruvius die het tandwiel optimaliceerd

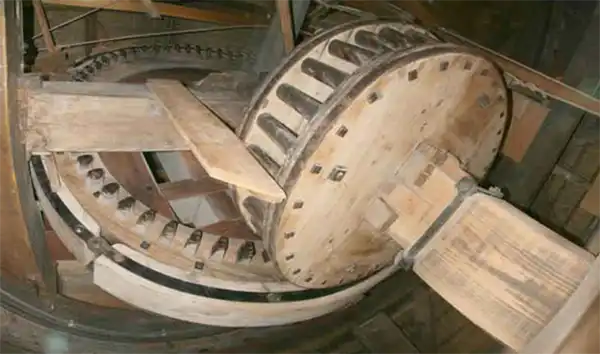

De Vitruviaanse molen. De “Haakse overbrenging”

De grootste uitdaging bij een molen is de richting van de kracht. Een waterrad in een rivier draait verticaal en de as ligt horizontaal. De molensteen die graan moet malen, draait horizontaal, en de as staat verticaal.

Om deze beweging om te zetten, ontwikkelden de Romeinen een robuust systeem van haakse overbrenging met houten tandwielen. Op de as van het waterrad plaatsten ze een verticaal tandwiel met pennen of tanden. Dit greep in op een horizontaal tandwiel (vaak een spoel of schijfloop) dat vastzat aan de as van de molensteen. Dit systeem maakte het mogelijk om de enorme kracht van stromend water efficiënt om te zetten in een maalbeweging. Dit was de eerste keer in de geschiedenis dat tandwielen werden gebruikt voor zware industriële arbeid.

De erfenis. De “Schijfloop” (het lantaarnwiel)

Het specifieke type tandwiel dat de Romeinen perfectioneerden en dat je direct terugziet in onze oude wind- en watermolens is de schijfloop, ook wel lantaarnwiel of lantern pinion genoemd. In plaats van twee wielen met tanden die in elkaar grijpen zoals in een moderne versnellingsbak gebruikt dit systeem:

1. Het grote wiel (kroonwiel/bovenwiel): Een groot houten wiel voorzien van kammen (houten tanden).
2. De schijfloop: Twee ronde houten schijven met daartussen staven (de “lantaarn”).

Waarom dit geniaal was (en is)

• Wrijving en slijtage: Hout op hout loopt soepel, en de ronde staven van de schijfloop zorgen voor een rollende beweging in plaats van een schurende.
• Onderhoud: Als een staaf van de schijfloop brak, kon de molenaar deze eenvoudig vervangen door een nieuw stuk hout. Dit was essentieel voor de Romeinen, ver weg van de stad, en later voor de molenaars in de polder.
• Tolerantie: Dit mechanisme werkt zelfs als de as niet 100% perfect is uitgelijnd, wat bij grote houten constructies onvermijdelijk is.

Van Romeinse watermolen naar Hollandse windmolen

Toen in de Middeleeuwen de windmolen in Europa opkwam, werd de Romeinse techniek simpelweg “omgedraaid”.

• In een windmolen draait het wiekenkruis via de bovenas verticaal.
• Via het bovenwiel met houten kammen wordt de kracht overgebracht op de bonkelaar of direct op de schijfloop van het steenspil.

Als je vandaag een historische korenmolen of poldermolen binnenstapt en naar boven kijkt in de kap, zie je exact het mechanische principe dat Vitruvius 2000 jaar geleden beschreef. De houten kammen die in de staven van de schijfloop grijpen, zijn de directe nazaten van de Romeinse industriële revolutie.

Het hout wordt gebruikt en waarom

De geometrie van het Romeinse tandwiel was geniaal, maar de materiaalkeuze was de sleutel tot succes. Zonder de juiste houtsoorten zouden de tandwielen binnen enkele uren versplinteren of vastlopen door wrijving en hitte. Molenaars (en de Romeinse ingenieurs voor hen) waren in feite vroege materiaalwetenschappers. Ze wisten precies welk hout keihard was, welk hout vettig was en welk hout schokken kon opvangen. Hier is een overzicht van de houtsoorten die de “motor” van de molen draaiende houden.

Van links naar rechts.
Steenbeuken (Haagbeuk),  Azijnhout (Steeneik),  Acasia.

De kammen (de tanden). Keihard en slijtvast

De tanden van het grote wiel (de kammen) krijgen de meeste kracht te verduren. Ze moeten de beweging overbrengen zonder af te breken. Hiervoor worden de hardste Europese houtsoorten gebruikt.

• Steenbeuken (Haagbeuk):
  • Waarom: Dit is de absolute favoriet. In tegenstelling tot gewone beuk, is steenbeuken (Carpinus betulus) extreem hard en heeft het een hele fijne nerf. Het splintert bijna niet.
  • Werking: Als steenbeuken kammen inlopen, worden ze gepolijst tot ze zo glad zijn als glas. Dit minimaliseert wrijving.
• Azijnhout (Steeneik):
  • Historisch: Vroeger werd vaak ‘azijnhout’ genoemd. Dit verwees meestal naar de extreem harde steeneik. Het is zwaarder en harder dan steenbeuken, maar lastiger te bewerken.
• Acacia:
  • Modern: Tegenwoordig wordt ook vaak Robinia (Pseudo-acacia) gebruikt. Dit is het hardste en duurzaamste hout dat in Europa groeit en is zeer goed bestand tegen vocht (belangrijk bij watermolens).

De staven (de lantaarn). Taai en schokbestendig

De staven van de schijfloop (het kleine wiel) worden continu “geslagen” door de kammen van het grote wiel. Ze mogen niet bros zijn, want dan knappen ze. Ze moeten taai zijn.

• Essenhout:
  • De Klassieker: Essen staat bekend om zijn elasticiteit en taaiheid (denk aan hamerstelen en turnbruggen). Een staaf van essenhout kan de schok van de inslaande kam absorberen zonder te breken.
• Pokhout (Lignum Vitae):
  • Het Wondermateriaal: Dit is een tropische houtsoort die al eeuwen wordt gebruikt in de scheepvaart en molenbouw.
  • De Eigenschap: Pokhout is van nature extreem vet (oliehoudend) en zelfsmerend. Wanneer wrijving ontstaat, “zweet” het hout olie uit, waardoor het mechanisme soepel blijft lopen zonder extra smering. Het is zo hard dat het zinkt in water.
• Azobé:
  • In moderne restauraties (en in zware watermolens) wordt vaak Azobé gebruikt voor de staven. Dit tropische hardhout is oersterk en ongevoelig voor rot, ideaal als de molen in een vochtige omgeving staat.

De wet van slijtage. Hout op Hout

Een belangrijk principe dat de Romeinen al begrepen, is dat je materialen op elkaar moet afstemmen.

• De Paring: Meestal kiest een molenaar ervoor om de kammen van Steenbeuken te maken en de staven van Pokhout of Essen.
• Het Doel: De kammen moeten ietsje zachter zijn dan de staven of andersom, zodat de slijtage voorspelbaar is. Je wilt liever dat de kammen langzaam afslijten, die zijn makkelijk te vervangen, dan dat je hele schijfloop kapot gaat.

Even op oneven

In molens wordt het bijna altijd toegepast dat de kammen (tanden) van de tandwielen even op oneven staan. Stel je hebt twee tandwielen die elk 65 kammen hebben. Dan raakt elke kam bij elke rondgang dezelfde kam van het andere tandwiel. Als je een tandwiel met 64 kammen en en het andere tandwiel met 65 kammen, dan raken dezelfde kammen elkaar pas na 64 rondgangen. De slijtage op dit punt van het tandwiel is dan 64 maal kleiner.

Het Geheim van de Smering: Bijenwas

Hoewel de juiste houtsoorten cruciaal zijn, is er nog een geheim ingrediënt. Je mag houten tandwielen nooit smeren met normaal vet of olie, want dat trekt in het hout waardoor het zacht en sponzig wordt.

Molenaars gebruiken bijenwas.

• De bijenwas wordt op de kammen gewreven.
• Door de wrijving warmt de was op en vormt een keiharde, gladde laag op het hout.
• Dit zorgt ervoor dat de kammen en staven niet langs elkaar schuren, maar glijden.
• Leuk detail. Als je in een draaiende molen staat, ruik je vaak een mix van oud hout, graan en… de zoete geur van warme bijenwas.

Het onderhoud van tandwielen

Het onderhoud van de kammen is een van de meest specialistische klussen van de molenaar of de molenmaker. Het is precisiewerk. Als de tanden niet perfect op elkaar aansluiten, gaat de molen “bonken”, verlies je kracht en kan in het ergste geval de hele constructie kapot draaien. Dit proces wordt “kammen lichten” (vervangen) en “op steek brengen” (afstellen) genoemd. Het is een ambacht dat sinds de Romeinse tijd nauwelijks veranderd is. Hier onder is beschreven hoe de molenaar te werk gaat om de motor van de molen te reviseren.

De inspectie. Luisteren en kijken

Voordat de molenaar gereedschap pakt, gebruikt hij zijn zintuigen.

• Het geluid: Een goed afgestelde molen maakt een ritmisch, bijna muzikaal tiktak-tiktak geluid. Een versleten kam zorgt voor een onregelmatige bonk of trilling in de vloer.
• De vorm: De molenaar kijkt naar de “borst” van de kam (de kant die duwt). Is deze te ver uitgesleten? Zijn er stukjes afgebroken?
• De olie: Soms “bloedt” een kam. Als er scheurtjes in komen, wordt de olie/was in het hout donkerder. Dat is een waarschuwing dat de kam bijna breekt.

Het voorbereiden. Nieuwe kammen maken

Je koopt kammen niet in de winkel. De molenaar heeft vaak blokken (steenbeuken) jarenlang liggen drogen.

• De ruwe vorm: Uit het blok wordt de ruwe vorm gezaagd. Een kam bestaat uit twee delen.
  1. De kop: Het brede gedeelte dat uit het wiel steekt en het werk doet.
  2. De staart: Het dunnere gedeelte dat door het wiel heen steekt.
• Drogen: De staart wordt vaak boven een kachel extra gedroogd. Waarom? Zodra hij in het vochtige wiel wordt geslagen, zet het hout weer iets uit, waardoor hij muurvast komt te zitten.

Het lichten (verwijderen)

Het verwijderen van de oude kammen is zwaar werk. Ze zitten vaak al tientallen jaren muurvast door de werking van het hout en oude waslagen.

• De molenaar slaat met een hamer de borgpen (een houten spijker aan de achterkant van het wiel) los.
• Met grof geweld en een hamer wordt de oude kam naar buiten geslagen, het lichen.

Het steken (plaatsen)

Nu komt het vakmanschap. De nieuwe kam moet precies passen in het gat van het wiel.

• De staart van de nieuwe kam wordt ingesmeerd met wat talg of bijenwas.
• Hij wordt met een grote hamer in het wiel geslagen tot hij exact even diep zit als zijn buren.
• Aan de achterkant wordt een borgpen vaak van eikenhout of acacia door een gat in de staart geslagen. Dit trekt de kam muurvast tegen de velg van het wiel.

“Op steek brengen” (het afstellen)

Dit is de moeilijkste stap. Alle kammen (soms wel 60 tot 80 in een wiel) moeten exact dezelfde lengte en vorm hebben. Als er eentje 1 millimeter uitsteekt, vangt die alle klappen op en breekt hij. De molenaar gebruikt hiervoor speciaal gereedschap.

• De Krus: Een soort passer/aftekenhulpstuk dat over de velg van het wiel glijdt. Hiermee zet de molenaar een potloodlijn op alle nieuwe kammen. Dit is de perfecte cirkellijn.
• De Dissel en Beitels: Alles buiten die lijn wordt weggehakt. Vroeger deed men dit met een dissel, een bijl met een dwars blad, nu vaak met scherpe steekbeitels.
• De Evolvente: De vorm van de tand is niet recht, maar licht gebogen een evolvente kromme. Hierdoor rolt de tand langs de staaf in plaats van te schrapen. De molenaar schaaft deze bolling er met de hand in.

Het inlopen

Als de nieuwe kammen zitten, is het werk nog niet klaar. Ze zijn nog “ruw”.

• De molenaar smeert de nieuwe kammen dik in met bijenwas.
• De molen wordt “gevangen”, uit de wind gezet, en heel langzaam, onbelast laat men hem draaien.
• De harde staven van de schijfloop, bijvoorbeeld van pokhout, drukken de nerven van de nieuwe beukenhouten kammen dicht. Ze polijsten elkaar.
• Na een paar uur draaien voelt de nieuwe kam zo glad als marmer en kan hij er weer jaren tegenaan.

Het is een prachtig voorbeeld van duurzame techniek. In plaats van een heel wiel te vervangen, vervang je alleen de slijtage-onderdelen (de kammen).
